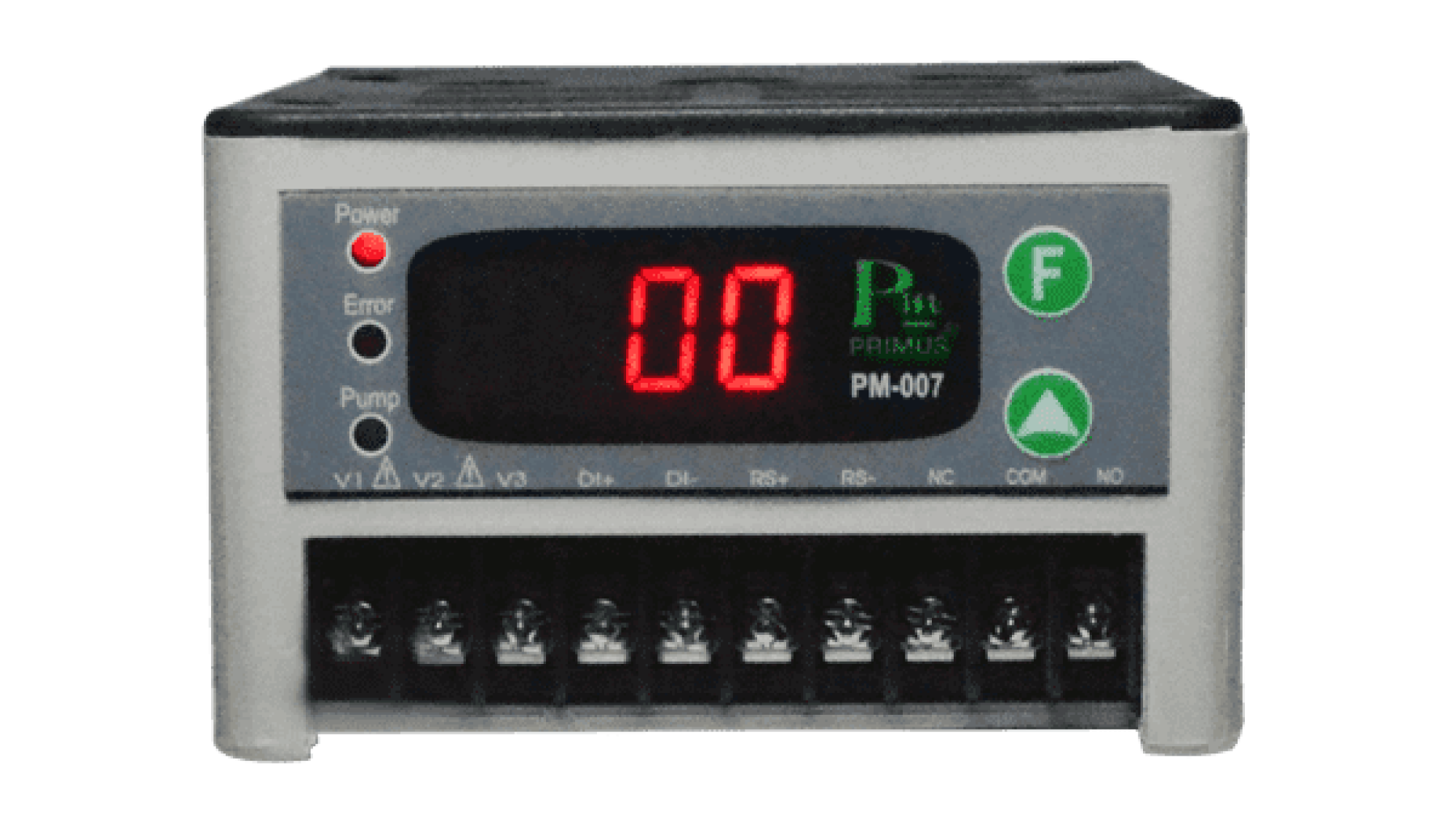

Relay Proteksi Dry Run Pompa: Cara Kerja PRIMUS PM-007 dan Kapan Anda Membutuhkannya
Pompa sentrifugal yang berjalan tanpa cairan, kondisi yang dikenal sebagai dry run, bisa merusak mechanical seal dan impeller hanya dalam hitungan menit. Di banyak fasilitas industri, ini bukan skenario yang jarang terjadi: tangki hisap kosong saat pergantian shift, pipa suction bocor udara, atau operator lupa menutup valve sebelum pompa distart. Relay proteksi dry run pompa seperti PRIMUS PM-007 hadir untuk memotong daya ke motor sebelum kerusakan terjadi, tanpa bergantung pada float switch atau sensor level tambahan.
Bagaimana PM-007 Mendeteksi Kondisi Dry Run
Kebanyakan sistem proteksi dry run konvensional mengandalkan float switch di tangki atau pressure switch di sisi discharge. Keduanya punya titik lemah: float switch bisa macet akibat kotoran atau karat, sementara pressure switch tidak selalu cukup sensitif untuk pompa berkapasitas kecil.
PM-007 menggunakan pendekatan yang berbeda. Relay ini memantau power factor (cos φ) atau arus motor secara langsung melalui Current Transformer (CT) yang dipasang di panel. Ketika pompa berjalan normal memindahkan cairan, motor menanggung beban mekanis, artinya arus dan power factor berada di rentang tertentu. Saat pompa kehilangan cairan, beban mekanis turun drastis dan power factor ikut turun menjauhi nilai nominal. PM-007 mendeteksi perubahan ini dan memerintahkan relay output untuk membuka kontak, memutus sirkuit kendali motor.
Prinsip yang sama juga berlaku untuk kondisi overload: jika beban motor melebihi batas yang diset, misalnya karena impeller tersumbat atau bearing aus, PM-007 juga akan trip. Jadi fungsinya bukan sekadar dry run protection, melainkan proteksi beban motor secara menyeluruh.
Kapan PM-007 Menjadi Pilihan yang Tepat
PM-007 relevan di situasi di mana Anda ingin proteksi dry run tanpa instalasi sensor tambahan di tangki atau perpipaan. Ini umumnya terjadi pada:
- Pompa utilitas di gedung dan fasilitas industri seperti sistem air pendingin (cooling water), air proses, atau air sanitasi yang tangkinya sulit dijangkau untuk pemasangan float switch.
- Pompa sumur dalam (deep well pump), di mana pemasangan sensor level di dalam sumur secara praktis tidak memungkinkan atau terlalu mahal.
- Upgrade proteksi panel lama, ketika panel MCC atau panel lokal sudah ada tapi tidak memiliki fitur dry run protection. PM-007 cukup dipasang di DIN rail dalam panel, terhubung ke CT existing atau CT baru di sisi power motor.
- Pompa di area pengolahan air limbah atau CPO, di mana cairan yang dipompa mengandung padatan yang berpotensi menyumbat float switch konvensional.
Yang Perlu Dipertimbangkan Sebelum Memilih
PM-007 bekerja berdasarkan perubahan power factor dan arus, bukan deteksi cairan langsung. Artinya, setting threshold harus dikalibrasi sesuai karakteristik motor dan pompa yang digunakan. Jika rentang beban motor antara kondisi normal dan dry run terlalu sempit, misalnya pada pompa dengan kurva flat, penyetelan perlu lebih cermat agar tidak terjadi false trip atau justru gagal trip.
Relay ini juga tidak cocok digunakan sebagai satu-satunya proteksi untuk pompa dosis (dosing pump) atau pompa peristaltik, karena prinsip kerja motor pompa tersebut tidak menghasilkan perubahan arus yang signifikan saat cairan habis.
Satu fitur yang membantu proses komisioning adalah timer delay: PM-007 dilengkapi start delay timer dan off delay timer yang dapat diset hingga 9.999 detik. Ini penting untuk menghindari trip saat motor dalam kondisi startup, di mana arus dan power factor belum stabil.
Konsultasi dan Penawaran
Relay proteksi dry run pompa bukan perangkat yang bisa langsung dipasang tanpa menyesuaikan parameter dengan kondisi lapangan. Jika Anda belum memiliki data arus nominal motor atau belum yakin soal pemilihan rasio CT, tim teknis kami siap membantu.
Gunadaya Solutech adalah distributor resmi PRIMUS di Indonesia. Hubungi tim teknis kami untuk konsultasi pemilihan produk atau permintaan penawaran.
